日本OBISHI大菱牌 精密圆筒直角规产品展示

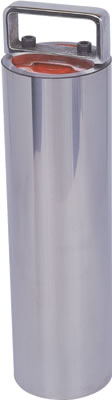

产品名称: 日本OBISHI大菱牌 精密圆筒直角规
制 造 商: 大菱(OBISHI)
产品种类: 测量工具及辅助工具
所属行业: 电子及电路板工业
模具及五金制造行业
产品简介: 形式: STEEL CYLINDRICAL SQUARE Stock No: 111

日本OBISHI大菱牌 精密圆筒直角规详细内容

詳 細:
  • 直角測定用のマスターとして高精度を保持しています。
  • 治工具取付による直角、製品の直角等の測定にご使用ください。
  • ワークとの接触面は円面の1線であるためきわめて正確な測定が出来ます。
  • 全サイズとも焼入品です。


・ご要望にりクロームメッキ品も製作致します。
・300~600mmは取手、800mm以上はアイボルト付きです。

コードNO. 呼び寸法 寸法
(H×φmm)
直角度
(μm)
質量
(kg)
FN101 100 100×60 ±2.5 3
FN102 150 150×70 ±2.8 3
FN103 200 200×80 ±3.0 6
FN104 250 250×90 ±3.3 9
FN105 300 300×100 ±3.5 11
FN107 400 400×120 ±4.0 20
FN108 500 500×130 ±4.5 32
FN109 600 600×160 ±5.0 47
FN110 800 800×200 ±6.0 100
FN111 1000 1000×240 ±7.0 155
FN112 1200 1200×260 ±8.0 194
FN113 1500 1500×280 ±9.5 245
FN114 2000 2000×300 ±12.0 340
