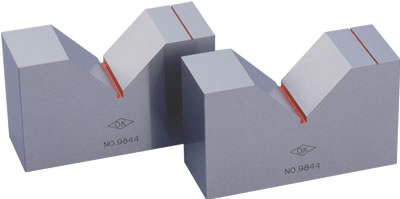

日本OBISHI大菱牌 硬钢制精密V型块JA101产品展示
产品名称: 日本OBISHI大菱牌 硬钢制精密V型块JA101   最新
制 造 商: 大菱(OBISHI)
产品种类: 测量工具及辅助工具
所属行业: 电子及电路板工业
模具及五金制造行业
产品简介: 形式: PRECISION V BLOCKS (HARDENED STEEL) Stock No: 321

日本OBISHI大菱牌 硬钢制精密V型块JA101详细内容

詳 細:
  • 2ヶ1セットで製作されており、2ヶの底面とV溝の平行が出ています。
  • 丸物やその他の検査及び補助ブロック(正直台)として大変便利です。
  • 全サイズ焼入品でV溝は90度です。

※ご要望により特別寸法品も製作致します。

呼び寸法 寸法
(L×H×W×Vmm)
AA級 A級 質量
(kg/Set)
コードNO. 底面とV溝の
平行度
コードNo. 底面とV溝の
平行度
38 38×24×19×20 JA101 3μm JA201 5μm 0.3
50 50×28×22×25 JA102 JA202 0.4
75 75×50×35×45 JA104 JA204 2.0
100 100×60×38×50 JA105 JA205 3.0
125 125×70×45×65 JA106 JA206 6.0
150 150×90×60×75 JA107 JA207 13.0
200 200×140×90×130 JA108 5μm JA208 8μm 33.0
250 250×140×90×150 JA109 JA209 10μm 41.0

日本OBISHI大菱牌 硬钢制精密V型块JA101销售热线:0755-83048158[返回][顶部][打印][关闭]
