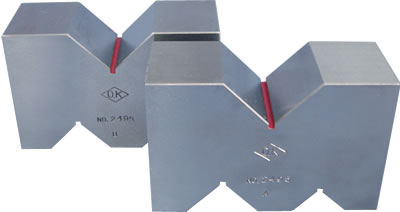

日本OBISHI大菱牌 鋳鉄製 A形 V型块产品展示
产品名称: 日本OBISHI大菱牌 鋳鉄製 A形 V型块   最新
制 造 商: 大菱(OBISHI)
产品种类: 测量工具及辅助工具
所属行业: 电子及电路板工业
模具及五金制造行业
产品简介: 形式: A-TYPE V BLOCKS (CAST IRON) Stock No: 324

日本OBISHI大菱牌 鋳鉄製 A形 V型块详细内容

詳 細:
  • V溝が大中小の3ヶ所設けてあります。
  • 2ヶ1セットで製作されており、2ヶの向き合う各平面とV溝の平行が出ています。
  • 丸物やその他の検査及び補助ブロック(正直台)として大変便利です。
  • V溝は90度です。

呼び
寸法
寸法
(L×H×Wmm)
V幅
(大×中×小)
A級 標準品 質量
(kg/Set)
コードNO. 底面と
V溝の
平行度
コードNo. 底面と
V溝の
平行度
50 50×32×22 20×15×11 JE101 5μm JE201 10μm 0.5
75 75×38×25 30×18×15 JE103 JE203 1.0
100 100×58×35 40×30×20 JE104 JE204 2.6
125 125×80×50 50×40×30 JE105 JE205 7.5
150 150×90×60 60×50×40 JE106 JE206 8.0
200 200×140×90 100×60×50 JE107 8μm JE207 15μm 23.0
250 250×140×100 120×90×70 JE108 JE208 30.0
