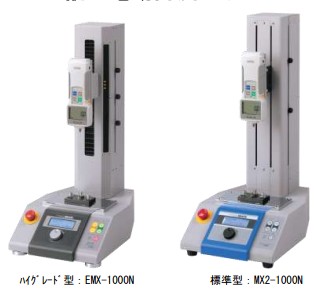

型式 |
MX2-1000N |
EMX-1000N |
|
機構 |
最大定格 |
推力・機械的強度 |
1000N |
|
機構 |
ストローク |
ヘッド可動範囲 |
295mm |
280mm |
|
機構 |
ゲージ取付時
ストローク |
ヘッド最大上昇時のテーブルからフォースゲージ ZP/Z2 シリーズの
計測軸までの距離 |
310mm |
315mm |
|
機構 |
たわみ剛性 |
最大荷重負荷時と無負荷時のゲージ先端とテーブル間距離の最
大差 |
0.5mm 以下
1.0mm 以下
（ロング仕様） |
0.25mm 以下
0.6mm 以下
（ロング仕様） |
|
機構 |
テーブル |
テーブルサイズ |
幅 200×奥行き 100mm |
|
機構 |
対応荷重計 |
デジタルフォースゲージ （DPS/DS2/DPX/DPZ/Z2/ZP） |
○ |
|
機構 |
対応荷重計 |
高荷重型フォースゲージ （PSH/DPSH/DPXH/DPZH/Z2H/ZPH） |
○ |
|
機構 |
対応荷重計 |
メカニカルフォースゲージ （FB/PS/PSM） |
○ |
|
機構 |
対応荷重計 |
ロードセル （2N～500N） |
○ |
|
機構 |
対応荷重計 |
ロードセル （1000N） |
○ |
|
装備 |
速度 |
速度範囲 |
10～300mm/min |
0.5～600mm/min |
|
機能 |
ストロークリミット |
上下ストロークリミットセンサーで動作制御<, o:p> |
○ |
|
機能 |
速度切替 |
上昇時下降時のスピードをそれぞれ設定可能 |
○ |
|
機能 |
変速点 |
任意の位置に設定可能な変速点で速度切り替えが可能 |
- |
○ |
|
機能 |
荷重制御 |
設定荷重値での動作制御 |
○*¹ |
|
機能 |
オーバーロード
停止 |
ゲージ/ロードセルに許容値以上が負荷された場合強制停止 |
○*¹*² |
|
機能 |
変位制御 |
設定変位量での動作制御（変位量表示・出力は F-S Master 仕様に
て可） |
- |
○ |
|
機能 |
モード |
マニュアル/JOG（微笑送り）/サイクル（タイマー・カウンター付） |
○ |
|
機能 |
メモリー |
速度や荷重保持時間などの設定を５パターンまで記憶 |
- |
○ |
|
オプション |
ロングストローク |
△ |
|
オプション |
測長機器（ミツトヨ社製） |
△ |
- |
|
オプション |
速度範囲変更 |
△*³ |
- |
|
オプション |
FA-PLUS 仕様（「-FA」：変位測定用リニアスケール内蔵型） |
△ |
|
本体 |
使用温度範囲 |
0～+40℃ |
|
本体 |
使用湿度範囲 |
35～70%、結露しないこと |
|
本体 |
外形寸法 |
W280*D421*H660 |
W280*D421*H643 |
|
本体 |
重量 |
19kg |
23.5kg |
|
本体 |
電源電圧 |
AC100～240V 50/60Hz
（100,120,230V から指定してください。
付属品が異なります。） |
|
本体 |
消費電力 |
50W |
100W |
