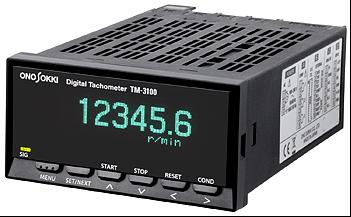

TM-3100系列数字转速显示仪产品展示

产品名称：	TM-3100系列数字转速显示仪
制造商：	小野(ONO SOKKI)
产品种类：	测量仪器
所属行业：	电子及电路板工业其它
产品简介：	M-3100系列能对应于各种各样测定对象，根据用途可以增加功能的数字转速显示仪。除配置有转速显示仪最基本功能的四种标准机型（转速显示、BCD输出、模拟输出、比较功能输出）外，通过追加选购件卡，可满足用户的各种需要。 TM-3100系列，采用荧光显示管，以代替以前的发光二极管（LED），从而使耐久性及显示清晰度大大提高。

TM-3100系列数字转速显示仪详细内容

TM-3110	· 专用于显示的标准型
TM-3120	· 带6位BCD输出 · 与定序器直接连接的开式集电极输出 · 输出模式，可以为标准型或客户特需型间切换 ※使用选择件TTL使水平输出的变化成为可能
TM-3130	· 带模拟输出（输出信号可以为电压或电流自由切换）。能向记录仪等输出或作记录。 · 由于采用D/A切换方式，更新时间为10ms或更快
TM-3140	· 带比较器功能，上下限判别电平可设定3种。用于警报控制等方面 · 比较周期为约10ms高速响应 · 标准配置各种输出功能

高速响应100 kHz
可以用选购件卡追加功能
由于采用荧光显示管，操作性及显示清晰度大幅提高
符合CE标志，提高抗干扰性
对应DIN规格

选购件卡组合表

	选购件卡名
	TM-0321 BCD输出（TTL）	TM-0322 BCD输出（开式集电极）	TM-0330 模拟输出	TM-0340 比较器输出	TM-0350 RS232C输出	TM-0301 DC電源
TM-3110	○	○	○	○	○	○
TM-3120	○	◎	○	○	×	○
TM-3130	○	○	◎	○	○	○
TM-3140	○	○	○	◎	○	○

◎：标准配置　○：可以安装　×：不可以安装
注）TM-0321、TM-0322与TM-0350 不能同时安装
注）TM-0321与TM-0322不能同时安装

共同规格：

输入部
输入端子	M3自由端子螺丝
输入阻抗	10 kΩ以上
输入形式	电压或无电压输入
输入放大形式	AC或DC
可以连接的传感器	电磁式／磁电式／光电式／旋转编码器/开关
ＡＣ放大器部	· 信号波形：正弦波或方波 · 信号电压范围：正弦波 0.2 ～ 45 Vrms、方波 0.6 ～ 63 VP-P · 信号频率范围：1 Hz ～ 100 kHz
ＤＣ放大器部	· 信号波形：脉冲宽度 5 μs 以上的矩形波 · 信号电压范围：Hi电平＋4 ～ 30 V、 Low电平－1 ～＋1 V · 信号频率范围：0.1 Hz ～ 100 kHz
低通滤波器	OFF（100 kHz）／100 Hz／20 kHz 切换
脉冲输出部
输出电压	Hi电平：＋4.5 V 以上 Lo电平：＋0.5 V 以下
输出论理	负论理
负荷阻抗	100 kΩ 以上
输出端子	M3 自由端子螺钉
显示部
显示部	荧光显示管（带３段亮度切换功能）、６位显示
显示更新时间	由0.2s（出厂時）、0.4s、0.5s、0.6s、0.8s、1.0s ～ 10s（刻度为1.0s）中选择
单位表示

	运算内容	单位
	转速	r/s、r/min、r/h
	圆周速度	mm/s、m/s、mm/min、m/min、km/min、mm/h、m/h、km/h
	周期	s、min
	转数（1/s）	1/s、1/min、1/h
	频率	Hz、kHz
	流量	mℓ/s、mℓ/min、mℓ/h、ℓ/min、ℓ/h
	累计时间	s、min
	任意	EU/s、EU/min、EU/h
小数点以下显示位数	OFF（0）、从1位、2位、3位开始任意选择
SIG显示	与输入信号同步闪烁
出错显示	备用存储器出错、插件板出错、输入频率出错、显示位数出错、存储器全出错、设定值出错
运算部
运算显示	转速、圆周速度、移动速度、周期.转数（1/s）、频率.流量、累计时间
测定方式	周期运算方式
运算时间	10 ms ＋ 1 周期时间
测量精度	显示值×（±0.01%）± 1 计数位以内※ 这一显示值为除掉小数点后的计数位
自动零值功能	这是一个在设定时间内，信号输入完全没有时，让显示值以零（0）显示的功能。从OFF（11s）、0.5s、1.0s、2.0s、3.0s、4.0s、5.0s、6.0s、7.0s、8.0s、9.0s、10.0s中选择
急减速跟踪功能	当输入信号急剧减少，经过约1秒钟后输入信号已没有时，显示值自动减少，约11秒后变成零（0）的功能。
移动平均功能	可从OFF（出厂时）、2、4、8、16、32、64、128中选择※ TM-3130/0330的模拟输出，对于每 10 ms 的运算值进行移动平均后输出。
峰值保持功能	对于从测量开始到停止为止的峰值（最大值、最小值、平均值）进行保持的功能。
存储器部
面板条件存储器	可以存储4种条件（也可对设定条件保存及调用）
检测器用电源
输出电压	DC 12 V ± 10 %
最大输出电流	100 mA
一般规格
电源电压	AC 100 V ～　240 V（50 Hz／60 Hz）※ 电源线不是随机备件，而是选择件，需另行购买。
耐电压	AC 1500 V（1 min）
绝缘电阻	10 MΩ 以上（用DC 500 V 摇表）
电力标定值	· TM-3100:11～19VA · TM-3120:13～21VA · TM-3130:16～25VA · TM-3140:12～21VA ※ 当模拟卡、BCD卡、比较器卡全部装置时，为 20 ～ 30 VA。
使用温度范围	0 ～ +50℃、但不能结露
保存温度范围	-10 ～＋60℃、但不能结露
外形尺寸	96（W）×48（H）×148（D）mm
重量	约 310 g
符合规格
	CE标志	低电压指令 EN61010: 2001（2级）污染度2/过电压类Ⅱ
	EMC指令	组合装入型 EN61326: 2006
附件	面板安装五金件一套

BCD 输出规格（TM-3120 及 TM-0322 选购件卡）

输出信号
输出形态	6位平行输出
输出形式	开式集电极
吸收电流	Max 32 mA
输出耐电压	Max 24 V
输出逻辑	正逻辑
数据更新时间	100 ms 以内
输入信号（请求信号）
输入形态	负逻辑（脉冲宽度：10 μs 以上）
动作沿	下降沿
输入电压	TTL
输出模式
模式切换	正常模块及请求模式间切换

BCD 输出规格（TM-0321 选购件卡）

TM-0321 是以TTL输出的 BCD 输出卡。动作与上述 TM-3120（BCD – 开式集电极输出）相同。

输出信号
输出形式	TTL
输出电平	Hi电平：+3.8～+5.25V、Lo电平：0～+0.4V
源电流	max 4mA 输出端2

模拟输出规格（TM-3130 及 TM-0330 选购件卡）

输出信号	电压或电流
输出形式	12bit D/A变换方式
输出电平	电压量程: 0 ～ 10 V、0 ～ 5 V、1 ～ 5 V 电流量程: 4 ～ 20 mA、0 ～ 16mA
负载电阻	电压输出: 100 kΩ 以上电流输出: 500 Ω 以下
线性	±0.3%/满刻度
输出调整	电压输出: ±5%/满刻度以上电流输出: ±3%/满刻度以上
设定精度	电压输出: 零 ±0.5%/满刻度、满量程 ±0.5%/满刻度电流输出: 零 ±0.3%/满刻度、满量程 ±0.75%/满刻度
零点漂移	±0.05%/满刻度/℃
满量程飘移	±0.05%/满刻度/℃
输出更新时间	10、20、50、100、200、500 ms、1s

注）追加TM-0330卡、可以得到同上的模拟输出。

■ 比较器功能规格（TM-3140 及TM-0340 选购件卡）

输出项目	UPPER、LOWER、OK、ERROR 输出 ※ OK 输出在 UPPER 及LOWER 输出为 OFF 时有效。 ※ ERROR 输出是在比较器动作异常时有效。
设定	UPPER 設定 6位数输入、UPPER ≦ 显示時，触点 ON LOWER 設定 6位数输入、LOWER ＞显示時，触点 ON
输出形式	1闭合触点输出 ※ COMP1、COMP2、COMP3 为三种独立输出　各输出分别选择对应于 UPPER、LOWER、OK、ERROR 例： COMP１＝LOWER、COMP2＝UPPER、 COMP3＝ERROR
最大触点容量	DC 30 V／1 A、AC 250 V／1 A
输出更新时间	约 10 ms
复位	输出电平返回到 Hi（触点 OFF时）电平归位。
自动复位	在UPPER、LOWER 或OK 输出时，当触点合上(ON) 后，转速再降到判别电平之下时，触点关闭（OFF）。 ※ 利用磁滞功能，可以使复位到 Hi（触点 OFF）电平的转速改变。测定范围： 1 ～ 20％、以1％刻度可以设定。
输出保持	只要没有复位输入，触点能保持ON的状态
短路输出	能够改变触点ON的保持时间（短路时间），当超过保持时间时，触点OFF（复位）自动进行。在10 (出厂时) ～2000 ms 间，以 10 ms 的刻度设定
延迟	过了设定时间连续超过设定值时，比较器动作。在OFF（0）～1000 ms 间，以最小为 50 ms 的刻度可以设定

RS-232C／门功能规格（TM-0350选购件卡）

TM-0350 为能作 RS-232C 或门控制的卡。另外，也能追加新的运算功能，以适应更多的各种用途。

RS-232C 功能
通信方法	串行通信
传送速度	9600 bps、19200 bps 两个中选1个
门功能
控制功能	起动，停止，复位
运算功能
转速变化率	对于各种运算值（转速、周速、移动速度、周期、通过时间、转数、流量），可算出相对于基准值的变动量。 ※ 基准值: 区间平均值或用户设定（1 ～ 999999 数值输入）测量精度:[±0.02%×最大区间变动量±2计数位]/[±0.01%×基准值±1, 计数位] ※ 最大区间变动量 = I(在测定区间内的最大值或最小值中，与基准值之差大的数值)－基准值 I
区间数据存储功能	在每个设定的区间时间内，运算平均值、最大值、最小值、区间变动率的存储功能。区间时间 :从下述时间选择1s、5s、10s、30s、1min、5min、10min、30min、60min 最大区间数:48 个区间存储区模式:环缓冲器或存储器全模式 ※ 环缓冲器模式: 将旧区间的存储器中的数据顺次消去，不断保存新的数据。 ※ 存储器全模式:当48个区间的数据存储完后，存储器的动作终止。
加速运算功能	对转速、周速、移动速度，每1秒间隔算出加速度。显示单位: rad/s2、r/s、m/s2 测定精度: ±0.02%×VDEF ±2计数位 ※ VDEF: 1 秒间的速度差
达成速度时间功能	对于转速、周速、移动速度，算出从开始指示值达到停止指示值为止的时间。开始指示值、停止指示值：输入数值0 ～ 999999

DC电源选购件卡规格（TM-0301 选购件卡）

TM-0301 当可以用 DC 电源的卡。

电源电压

DC 12 V ～ 24 V ± 5%

消耗电力

TM-3110：7 VA、TM-3120：7 VA、TM-3130：9 VA、TM-3140：7 VA

※ 模拟卡、BCD卡、COMP卡
