| 输入部 |
|
传感器输入信号 |
2相（位相差90°）正弦波信号 |
| 适用传感器 |

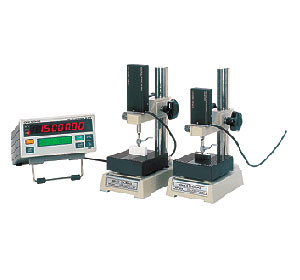

HS-3412/3425 位移传感器 |
| 显示部 |
|
主（MAIN）显示器 |
红色分段 LED、字符高 14 mm |
|
副（SUB）显示器 |
LCD 模块、显示文字数 16 字符 × 2 线 |
|
状态显示部 |
比较器判定的结果显示：UP（红）、OK(绿)、LO（红) |
| 功能 |
|
显示分辨率转换功能 |
分辨率（0.05 μm / 0.1 μ m / 0.5 μm）转换 |
|
系数功能 |
设定范围：0.00001 ～ 9.99999 |
|
偏置功能 |
测量范围：0 ～ ±9999999 |
|
峰值保持功能 |
最大、最小、范围 （ 最大 – 最小） |
|
比较器功能 |
LO：LOWER 设定值≧计数值
OK：LOWER设定值＜计数值＜UPPER设定值
UP：UPPER设定值≦计数值
输出形式：光耦合输出
最大容量：DC 30 V、40 mA
更新時間：30 ms 之内 |
| 外部控制信号输入 |
|
输入信号的形式 |
电压输入： Hi 电平 = ＋4 ～ 5.25 V、LO电平= 0 ～ ＋1 V |
| 无电压触点输入 |
开路电压：5.25 V 以下 |
|
信号种类 |
偏置、保持、比较器、峰值保持 |
| RS-232C |
|
|
与计算机通信及向DPU-414（专用打印机）输出打印数据 |
|
波特率 |
2400/4800/9600 bps |
| 一般规格 |
|
电源 |
专用 AC 适配器 |
|
消耗电流 |
1 A 以下（在 DC 9 V时） |
|
使用温度范围 |
0 ～ 40℃ |
|
外形尺寸 |
144（W) X 72（H) X 180（D) mm |
|
重量 |
约 1.5 kg |
| 附件 |
专用AC适配器、台座垫、橡胶垫、接线端座套 |
| 选购件 |
DPU-414打印机（附RS-232C专用电缆）
AX-5022 RS-232C电缆 （PC専用，2 m）
AA-3301 面板安装工具 |
