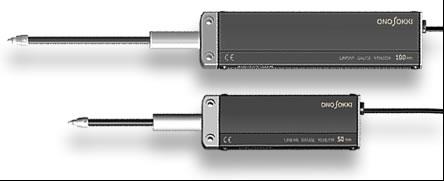

| GS5050/5100/GS5051/5101宽量型传感器产品展示 |
 |
| 产品名称： |
GS5050/5100/GS5051/5101宽量型传感器
|
| 制 造 商： |
小野(ONO SOKKI) |
| 产品种类： |
测量仪器 |
| 所属行业： |
模具及五金制造行业
其它
|
| 产品简介： |
宽量程型● 使用滚珠轴承式机构● 新型号增加量程100 mm，分辨率1 μm机型● 安装时，设置位置与测量杆端点的距离和GS-5011相同。 |
|
GS5050/5100/GS5051/5101宽量型传感器详细内容 |
|
|
GS-5050 |
GS-5100 |
GS-5051 |
GS-5101 |
|
测量范围 |
50 mm |
100 mm |
50 mm |
100 mm |
|
分辨率 |
10 μm |
1 μm |
|
显示精度（20 ℃时） |
10 μm |
12 μm |
4 μm |
5 μm |
|
最大响应速度 ※1 |
1(4) m/s |
0.3(1.2) m/s |
|
测量压力（向下）※2 |
3 N 以下 |
5.5 N 以下 |
3 N 以下 |
5.5 N 以下 |
|
测量压力调整范围（选配功能）※2 |
|
|
滑动耐久次数 |
1500 万次 |
|
保护等级（不含接插头部份） |
IP5X |
|
测量杆径 |
φ15 mm+0-0.009 |
|
电源 |
DC 4.5 V～DC 5.5 V |
|
工作电流（使用DC 5 V） |
120 mA 以下 |
|
信号输出（使用DC 5 V） |
2相方波信号 相位差 90 °±20 °信号电压 Hi： 4.5 V 以上 Lo： 0.4 V 以下 |
|
输出阻抗 |
约 22 Ω |
|
耐振（未通电时）※3 |
147 m/s2 3轴各方向（各75分钟） 10 Hz 到 150 Hz 扫频加振 10次重复 |
|
耐冲击（未通电时）※3 |
1470 m/s2 3轴各方向 ±X,Y,Z各3次 正弦半波冲击 作用时间 6 ms |
|
使用温度范围 |
0 ℃～40 ℃ |
|
保存温度范围 |
-10 ℃～55 ℃ |
|
电缆长度 |
约 4.9 m |
|
重量（包含电缆，接插头） |
约 570 g |
约 655 g |
约 570 g |
约 655 g |
|
附属品 |
使用说明书，板手 |
※1 使用本公司的计数器时，（ ）内为使用DG-4140/ DG-4160/ DG-4190/ DG-5100/ DG-3000时的数据。
※2 向上方向使用时，测量杆有可能不能完全复位。
※3 测量中的耐振耐冲击性能，规格表所示的性能值不与保证。
※4 信号电缆的切断，连接，改造时，将不符合CE规格。 |
